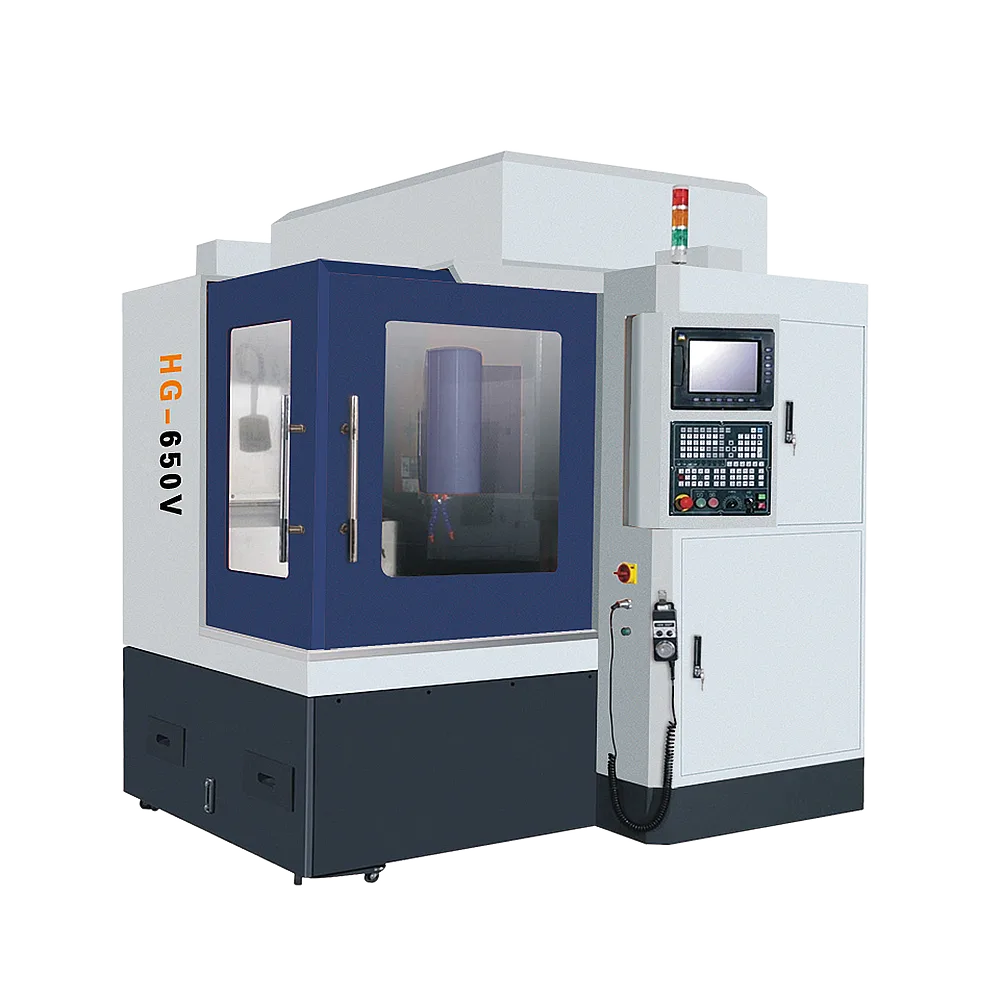

Fresadora de grabado CNC – HG650V
Fresadora de grabado CNC – HG650V es un tipo de máquina controlada por computadora que puede tallar, cortar y grabar diversos materiales utilizando una herramienta de corte giratoria. Tiene una gama muy amplia de aplicaciones y se puede aplicar a diversos campos e industrias, y es adecuado para grabar y cortar diversos materiales (excepto materiales con bajos puntos de fusión).
| Artículo | Unidad | HG-650V |
|---|---|---|
| máx. Tamaño de grabado | milímetros | 600×500×280 |
| máx. Peso de carga | kg | 300 |
| Tamaño de la mesa | milímetros | 600×500 |
| Viaje para X/Y/Z | 600×500×250 | |
| Revista de herramientas | t | Opcional |
| Sistema de control | Syntec o Mitsubishi | |
| Tamaño de la máquina | milímetros | 1900×1800×2500 |
| Peso de la máquina | t | 3.5 |
Descripción
Fresadora de grabado CNC – HG650V es la máquina CNC multifuncional que integra grabado, fresado y taladrado. Con una velocidad de rotación rápida, bajo ruido de trabajo y alta precisión de control, se usa ampliamente en diversos moldes, como moldes de plástico, moldes de estampado, moldes de fundición a presión, moldes para zapatos y otras piezas metálicas o no metálicas.
La máquina de grabado CNC de alta velocidad, que también se llama fresadora CNC o grabadora CNC, parece una fresadora pequeña. Tiene una gama muy amplia de aplicaciones y se puede aplicar a diversos campos e industrias, y es adecuado para grabar y cortar diversos materiales (excepto materiales con bajos puntos de fusión).
A. Características clave de la fresadora de grabado CNC: HG650V
A. Cubierta completamente cerrada
B. Controlador integrado
C. Servomotores
D. Revista de herramientas
E. Con el sistema de control Syntec, otros sistemas de control son opcionales.
F. Sistema de lubricación automática
G. Sistema de enfriamiento de aceite
B. Opcional
1. Modelo: De HG650V ~ HG1311V
2. Revista de herramientas diferentes opcional
3. Mesa de trabajo de rotación / 4to eje Opcional
4. Velocidad diferente del husillo opcional
5. Sistema de control diferente opcional

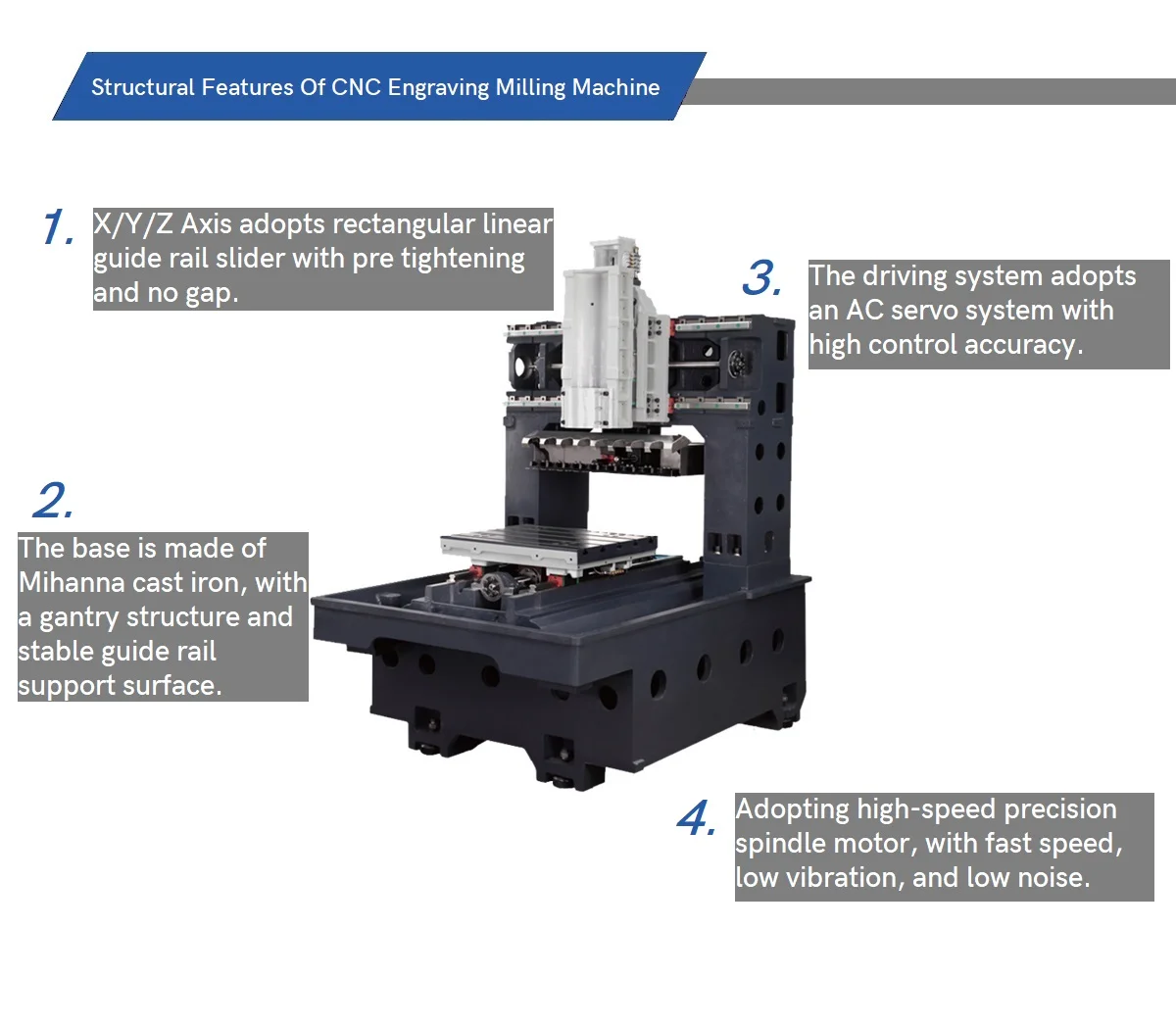

C. Características estructurales de la fresadora de grabado CNC

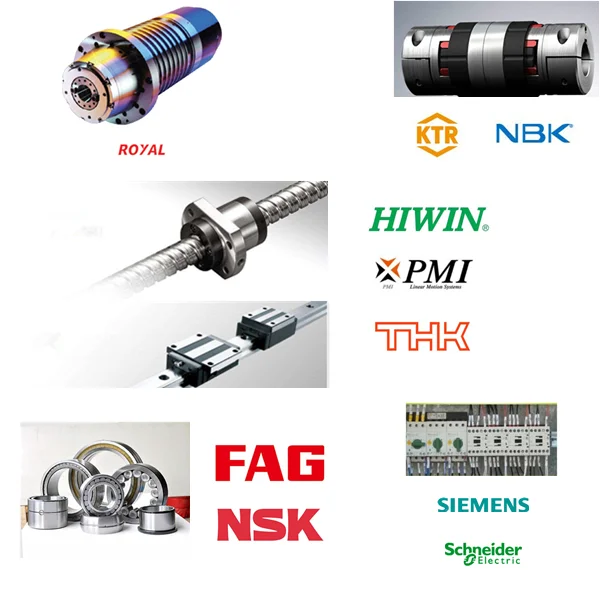

D. Algunos componentes de nuestras máquinas
Especificación
| Artículo | Unidad | HG-650V | HG-870V | HG-1080V | HG-1311V |
|---|---|---|---|---|---|
| máx. Tamaño de grabado | milímetros | 600×500×280 | 800×700×350 | 1000×800×400 | 1300×1100×500 |
| Ancho del pórtico | milímetros | 750 | 750 | 950 | 1180 |
| Altura del pórtico | milímetros | 410 | 420 | 620 | 780 |
| máx. Peso de carga | kg | 300 | 400 | 800 | 2000 |
| Ranura en T para mesa de trabajo | milímetros | 5-16-100 | 5-16-150 | 5-18-157 | 7-18-130 |
| Abrazadera del manguito del husillo (abrazadera/brida) | rpm | 120-125 | 125-140 | 125-150Sujeción/conexión directa | 150Conexión directa |
| Distancia desde la punta del husillo a la mesa de trabajo | milímetros | 50-330 | 30-380 | 70-470 | 70-570 |
| Tamaño de la mesa | milímetros | 600×500 | 800×690/800×700 | 1000×800 | 1350×1100 |
| Viaje para X/Y/Z | 600×500×250 | 800×700×350 | 1000×800×400 | 1300×1100×500 | |
| Guía lineal para X/Y/Z | 30/30/25 | 30/30/30 | 35/35/35 | 45/45/45 | |
| Tornillo de tres ejes Taiwán HIWIN/PMI C3 rectificado | milímetros | 32Pitch5 | 32Pitch8 | 40tono10 | 40tono10 |
| Revista de herramientas | t | Opcional | Opcional | Opcional | Opcional |
| Sistema de control | Syntec o Mitsubishi | Syntec o Mitsubishi | Syntec o Mitsubishi | Syntec o Mitsubishi | |
| Tamaño de la máquina | milímetros | 1900×1800×2500 | 2300×2000×2500 | 3300×2500×2600 | 3500×2500×2600 |
| Peso de la máquina | t | 3.5 | 4.5 | 8 | 10 |
Algunas preguntas frecuentes
¿Qué es la fresadora de grabado CNC?
La fresadora de grabado CNC HG Machinetools puede realizar taladrado, fresado, rectificado y roscado junto con el grabado. Esta máquina opera a alta velocidad y tiene una alta capacidad de corte y precisión de mecanizado.
